製品について

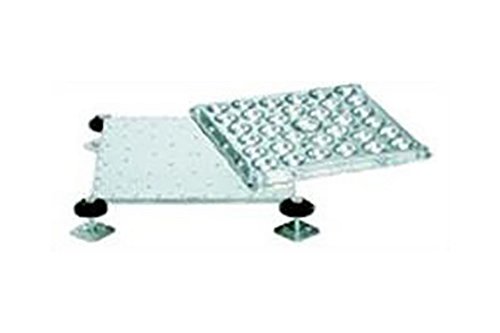

OAフロアOP1システム
床下に電力・通信用配線および空気調和設備等の機器・機能を収納する床で、床下への配線作業が容易にできる構造を提供するものです。
特徴としては、
特徴としては、
- パネルロックシステムによりガタツキが無く、優れた歩行感が得られます。
- 設置する什器の重量により、3000N仕様、5000N仕様の2タイプからお選びいただけます。
- 3000N・5000Nともにオールスチール中空タイプで軽量化を実現したリサイクル可能なエコ商品です。
- パネルのコーナー形状を共通設計している為、支持脚を変更することなく、パネルの交換やレイアウト変更が可能です。
- 全てのパネルには配線取り出し機能を備えています。
- パネル2枚を合わせることで10㎜×7㎜の軽配線口が形成され、電話線などの取出しが可能です。
- 全てのパネルの1辺には、20㎜×7.5㎜の配線取り出し口を備え、パネルを2枚向き合わせることで20㎜×15㎜の配線口が形成されます。Φ13㎜のケーブルなら2本の取出しが可能です。
| 品名 | 材質 | 寸法㎜ 表面仕上材 含まず | 質量kg/枚 表面仕上材 含まず |
強度(加圧板50φ) 中央集中荷重・ 中央最大荷重 |
床高さ | 表面仕上げ材 | (社)公共建築 協会評価品 |
||
|---|---|---|---|---|---|---|---|---|---|
| OP1-3 | 溶融亜鉛メッキ鋼板 | 500×500×t28 | 4.0 | たわみ2㎜以下 3000N.6000N以上 |
H50～ | タイルカーペット /置敷タイル |
|||
| OP1-3S | 溶融亜鉛メッキ鋼板 | 500×500×t25 | 4.5 | たわみ2㎜以下 3000N.6000N以上 |
H50～ | タイルカーペット /置敷タイル |
H=70～150 |
||
| OP1-3W(※) | 溶融亜鉛メッキ鋼板 | 500×500×t28 | 4.3（蓋付） | たわみ2㎜以下 3000N.6000N以上 |
H50～ | タイルカーペット /置敷タイル |
|||
| OSC(※) | 溶融亜鉛メッキ鋼板 | 500×500×t25 | 5.5（蓋付） | たわみ2㎜以下 3000N.6000N以上 |
H50～ | タイルカーペット /置敷タイル |
|||
| OSW(※) | 溶融亜鉛メッキ鋼板 | 500×500×t25 | 5.7（蓋付） | たわみ2㎜以下 3000N.6000N以上 |
H50～ | タイルカーペット /置敷タイル |
|||
| OMS(※) | スチール・カチオン 電着塗装 |
500×500×t23 | 5.5（蓋付） | H50～ | タイルカーペット /置敷タイル |
||||
補足情報
- （社）公共建築協会評価品（OP1-3S）
- オプションパネルは、各種コンセントの装着が可能です。
- 共用部への敷設に於いてサイバ－テロ等床下の配線保護が必要な場合は専用工具でしかパネルの脱着出来ないセキュリティ－専用部品も用意が有ります。
- アフターメンテナンスの良さを求めカ－ペット．置敷タイルの工場での１：１接着対応も可能です。
- 5000N仕様は受注生産対応です。
- 地震発生時の振動による什器、事務機器の暴れ対策も対応可能です。
★同等スチ－ル中空商品でスケルトン対応、並びにテナント移動時の床高変更要望への対応に費用面．工期面で優位なシステムもございますのでお問い合わせ下さい。
