OAフロアOP2システム

OAフロアOP2システム
OAフロアOP2システム
OAフロアOP2システム

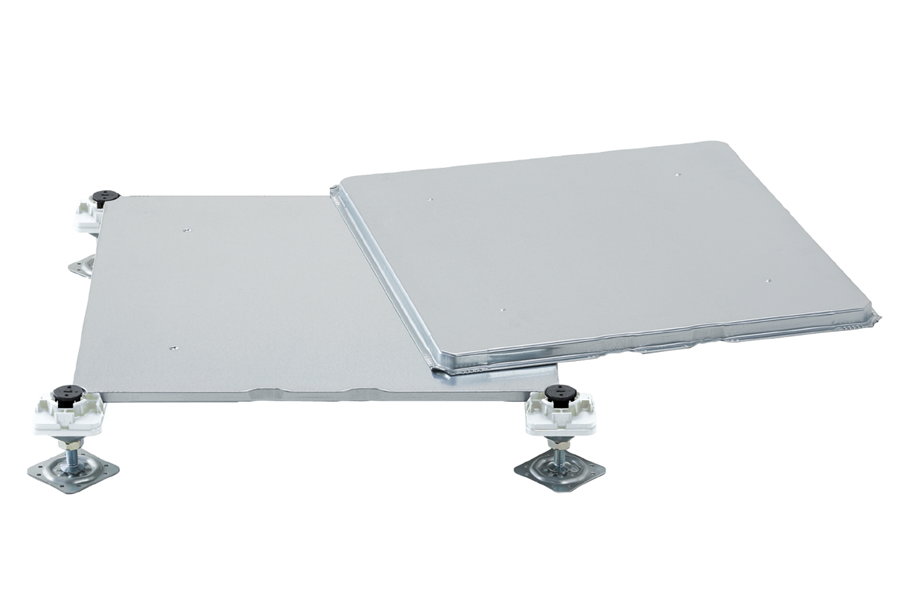

床下に電力・通信用配線および空気調和設備等の機器・機能を収納する床で、床下への配線作業が容易にできる構造を提供するものです。
特徴としては、

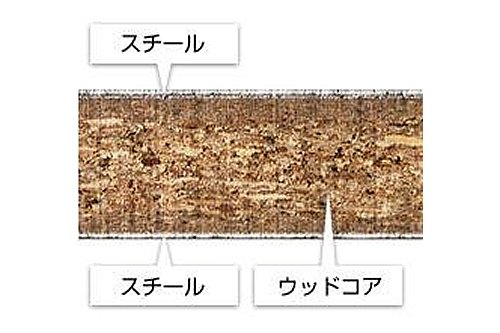

  • ウッドコア+スチールのカシメ構造により高強度、高耐久性を実現。更に局部的な陥没や充填材の割れの発生も無く耐久性に優れています。(無機質充填パネルの弱点の解消)
  • パネルロックシステムによりガタツキが無く、優れた歩行感が得られます。
  • ウッドコアの採用により、充填タイプでありながら中空タイプ並みの軽量パネルです。
  • 支持脚共通化設計で、3000N、5000Nパネルの併用が可能です。
  • 全てのパネルには配線取り出し機能を備えています。
  • 全てのパネルの1辺には、25㎜×7.5㎜の配線取り出し口を2箇所備え、パネルを2枚向き合わせることで25㎜×15㎜の配線口が2箇所形成されます。Φ13㎜のケーブルなら2本×2箇所の取出しが可能です。
  • <エコマーク認定>OP2-3R、OP2-5R、OP2-3、OP2-5は、パネルの芯材には木廃材を原料とする再生材を使用し、エコマーク認定を取得しています(第09123037号)。
品名 材質 寸法mm
表面仕上材
含まず
質量kg/枚
表面仕上材
含まず
パネル強度
(加圧板50φ)
中央集中荷重・
中央最大荷重

高さ
表面仕上げ材 (-社)
公共建築
協会評価品
みなとモデル
二酸化炭素
固定認証制度

登録商品(※)
OP2-3R 溶融亜鉛メッキ鋼板
+ウッドコア
500×500×t20 5.0 2.0mm以下
/3000N.10000N以上
H50~ タイルカーペット
/置敷タイル

(H50~H300)
OP2-5R 溶融亜鉛メッキ鋼板
+ウッドコア
500×500×t20 5.9 2.0mm以下
/5000N.15000N以上
H50~ タイルカーペット
/置敷タイル

(H50~H300)
OP2-3 溶融亜鉛メッキ鋼板
+ウッドコア
500×500×t24 5.8 1.5mm以下
/3000N.15000N以上
H50~ タイルカーペット
/置敷タイル

(H50~H300)
OP2-5 溶融亜鉛メッキ鋼板
+ウッドコア
500×500×t24 6.9 2.0mm以下
/5000N.20000N以上
H50~ タイルカーペット
/置敷タイル
-
OP2-6 溶融亜鉛メッキ鋼板
+ウッドコア
500×500×t24 7.8 2.0mm以下
/6000N.20000N以上
H50~ タイルカーペット
/置敷タイル
- -
OP2-3WR 溶融亜鉛メッキ鋼板
+ウッドコア
500×500×t20 4.9
(蓋付)
2.0mm以下
/3000N.10000N以上
H50~ タイルカーペット
/置敷タイル

(H50~H300)
OP2-5WR 溶融亜鉛メッキ鋼板
+ウッドコア
500×500×t20 6.1
(蓋付)
2.0mm以下
/5000N.15000N以上
H50~ タイルカーペット
/置敷タイル

(H50~H300)
OP2-3W 溶融亜鉛メッキ鋼板
+ウッドコア
500×500×t24 5.9
(蓋付)
1.5mm以下
/3000N.10000N以上
H50~ タイルカーペット
/置敷タイル

(H50~H300)
OP2-5W 溶融亜鉛メッキ鋼板
+ウッドコア
500×500×t24 7.0
(蓋付)
2.0mm以下
/5000N.15000N以上
H50~ タイルカーペット
/置敷タイル
-
OP2-6W 溶融亜鉛メッキ鋼板
+ウッドコア
500×500×t24 7.9
(蓋付)
2.0mm以下
/6000N.18000N以上
H50~ タイルカーペット
/置敷タイル
- -
(※)みなとモデル登録商品は、品名の末尾にMが付きます。 例:OP2-3RM
補足情報
  • オプションパネルは、切欠き部を向かい合わせることにより、各種コンセントの装着が可能です。
  • 施工の際ボーダー部にも同材をカットし使用します。
  • ボーダカット部は弊社オリジナルの浮き上がり防止金具を装着した専用脚を使用し、カット部の品質をしっかりと保証致します。
  • 共用部への敷設に於いてサイバ-テロ等床下の配線保護が必要な場合は専用工具でしかパネルの脱着出来ないセキュリティ-専用部品も用意が有ります。
  • アフターメンテナンスの良さを求めカ-ペット及び置敷タイルの工場での1:1接着対応も可能です。
  • 地震発生時の振動による什器、事務機器の暴れ対策も対応可能です。
